1.1概述

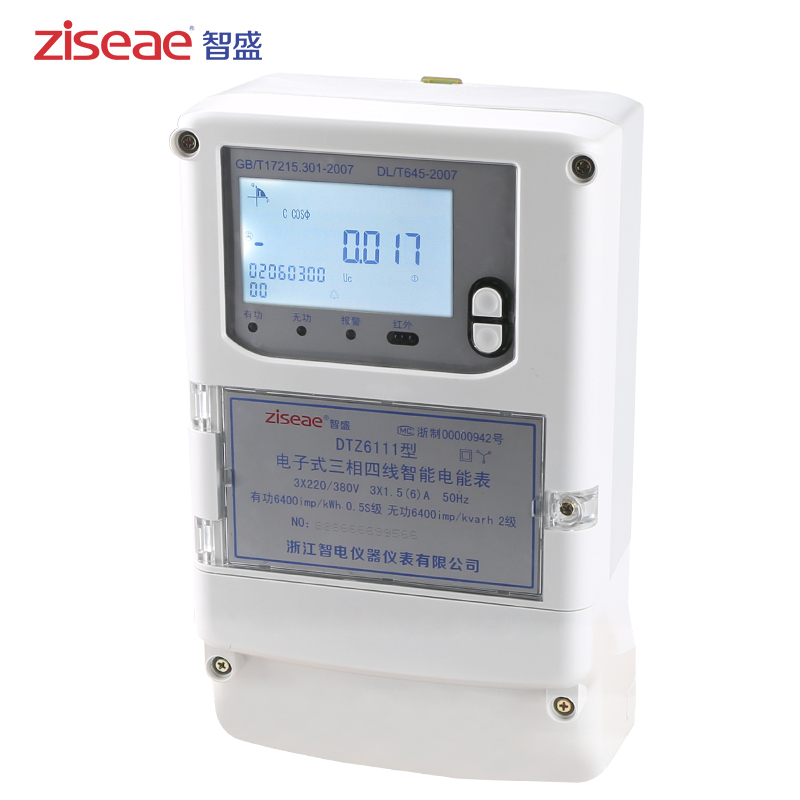

DTSD/DSSD6111型電子式三相智能電能表是采用集成電路，應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的的儀表。

該表性能指標符合GB/T 17215.323-2008《交流電測量設備 特殊要求 第23部分：靜止式無功電能表（2級和3級）》、GB/T 17215.321-2008《交流電測量設備 特殊要求 第21部分：靜止式有功電能表（1級和2級）》、GB/T 17215.301-2007《多功能電能表 特殊要求》、DL/T 614-2007《多功能電能表》、Q/GDW 362-2009《1級三相費控智能電能表技術規范》和Q/GDW 363-2009《1級三相智能電能表技術規范》標準對多功能電能表的各項技術要求，其通信符合DL/T 645-2007《多功能表通信規約》的要求。

該表能計量各個方向的有功、無功電量及需量, 分相計量有功、無功電能，具有雙路RS485和調制式紅外通訊、按鍵及紅外停電喚醒抄表等功能，它性能穩定、準確度高、操作方便。

1.2 工作原理

三相智能電能表是由測量單元和數據處理單元等組成，除計量有功（無功）電能量外，還具有分時、測量需量等兩種以上功能，并能顯示、儲存和輸出數據的電能表。

DTSD6607型電子式三相智能電能表工作原理如圖1所示：

         圖1   三相智能電能表工作原理框圖

電能表工作時，電壓、電流經取樣電路分別取樣后，送至放大電路緩沖放大，再由計量芯片轉換為數字信號，高性能微控制器負責對數據進行分析處理。由于采用高精度計量芯片，計量芯片自行完成前端高速采樣，計量算法穩定，微控制器僅需要管理和控制計量芯片的工作狀態。圖中的微控制器還用于分時計費和處理各種輸入輸出數據，并根據預先設定的時段完成分時有、無功電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外或485接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。

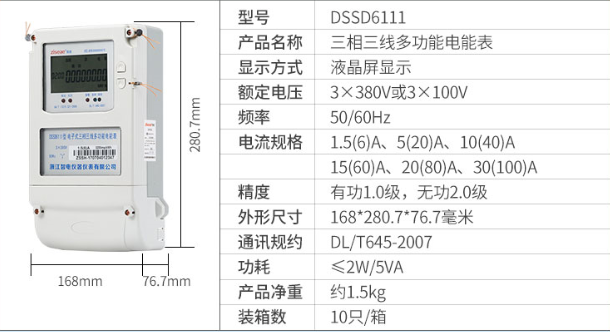

1.3技術指標

準確度等級  有功0.2S級、0.5S級、1級   無功2級

額定頻率    50Hz

起動電流    有功 0.001I_n(0.2S級、0.5S級)； 0.002I_n（直入式0.004I_n ）(1.0級)

無功 0.003I_n（直入式0.005I_n ）(2.0級)

潛動        具有防潛動邏輯設計

外型尺寸    265mm′170mm′75mm

重量        約2.5kg



       電氣參數

正常工作電壓	0.8Un～1.2Un
極限工作電壓	0.7Un～1.3Un
電壓線路功耗	≤1.5W和5 VA （輔助電源≤10VA）
電流線路功耗	＜2 VA
時鐘電池電壓	3.6V
停電抄表電池電壓	3.0V

復費率工作參數

時鐘準確度(日誤差)	≤0.5s/d（溫度-30℃～＋65℃）
時鐘電池容量	≥1200mAh
停電后數據保存時間	≥10年



氣候條件

正常工作溫度	-20℃～+60℃
極限工作溫度	-30℃～+70℃
存貯和運輸溫度	-40℃～+70℃
存儲和工作濕度	≤85%RH

二、外形說明及安裝

2.1

2.2電表的安裝及接線

     1) 電能表安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞電能表的場所，電能表應用保護柜保護。

         2）安裝尺寸

電能表上部有掛鉤螺釘孔，下部有2個安裝孔，用M4×15螺釘固定。按下圖所示的安裝尺寸，固定在堅固、耐火、不易震動的物體上。

三、基本功能

3.1 電能計量功能

1）電能計量記錄內容

注1：正向有功電能的計量方法取決于 “有功組合方式特征字”的內容。

注2：正、反向無功電能的計量方法取決于 “無功組合方式1、2特征字”的內容。

注3：三個結算日只能設置為合法時間或99日99分，設置為99日99分時表計不結算。

有功組合方式特征字

無功組合方式1、2特征字

3.2 最大需量記錄功能

最大需量：在指定的時間區間內，需量周期中測得的平均功率最大值。

需量周期：測量平均功率的連續相等的時間間隔。最大需量周期可5/10/15/30/60分鐘任選一種。

滑差時間：依次遞推來測量最大需量的小于需量周期的時間，滑差時間可以在1/2/3/5min選擇。

最大需量及發生時間記錄內容

注：最大需量記錄數據不帶符號，以瞬時功率方向為準。最大需量按每月第1結算日結算，第2、第3結算日不結算，相應數據填0xFF。

3.3 復費率功能

年時區數：電能表能運行的時區。如果年時區數小于已編程的年時區，則電能表只運行前面幾個時區（如年時區數為2，則運行前2個時區）。年時區數編為0，則電能表只運行第一個時區（不管編程時編設了幾個時區）。年時區數不超過14。

日時段表數：電能表能運行的日時段表號。如果日時段表數設為4，則電表的第5到第8日時段表無效，即使某個時區的日時段表號被設為5，該時區會按第4日時段表的時段運行，而不會按第5日時段表的時段運行。如日時段表數編為0，則電表只運行第1日時段表。日時段表數不超過8。

日時段數：電能表每天能運行的日時段。不超過14。如果日時段數設為4，則每個日時段表的第5～14時段的時間電表將視作無效，只有前4個時段的時間有效。如設為0，則電表只運行第一個日時段。

日時段表號：編程時用來表示電表運行在第幾日時段表，用1、2、3、4、5、6、7、8表示。如時區的日時段表號被設為0，則電表固定為第1日時段表。

費率數：電能表能切換的費率號數。其值不超過4。若設為3，則只有費率1、費率2、費率3有效，依此類推。如為0，則電表不論在哪個日時段，只運行費率1。

費率號：編程時用來表示電表運行在何種費率，用1、2、3、4、表示。通常分別對應尖費率、峰費率、平費率、谷費率。

公共假日數：電能表一年中能運行在公共假日狀態下的天數。如為0，表示公共假日選擇無效。其值不超過10。

公共假日：一般指國家規定的假日，如1月1日、5月1日、春節等，用戶可設置。

公共假日日期及日時段表號：設定一年中的公共假日日期及采用的日時段表號，不同的公共假日可采用不同的日時段表號。

周休日：一般指一周內規定的休息日。由周休日特征字來設定每周的工作日和休息日。

周休日采用的日時段表號：按需要設定休息日采用的日時段表號。

多時區編程說明：本電表可編設14個時區。

注：以上參數均可通過掌上電腦或PC機進行設置，詳見附錄B。



下面舉例說明：



例：某個地區將一年分成兩個時區，第一時區從1月1日開始，采用第1日時段表，第二時區從9月1日開始，采用第2日時段表。第1日時段為：第1時段起始時間7：00費率2，第2時段起始時間21:00費率3；第2日時段為：第1時段起始時間8:00費率2，第2時段起始時間22:00費率3。假設5月1日和10月1日為公共假日。公共假日的時段為：第1時段起始時間9:00費率1，第2時段起始時間21:00費率2，第3時段起始時間5:00費率3。具體設置應如下：

電表具有2套時區表和2套日時段表功能

電表具備2套時區表和2套日時段表，還有與之對應的2套時區表切換時間和2套日時段表切換時間。通過提前設置切換時間可以實現在用表統一時間轉換時段表或時區表，避免因切換時間不一致造成的客戶糾紛。例如當用戶時區不變需要調整費率時段時可以先抄讀電表運行狀態3，從     bit0了解電表當前使用的是第幾套日時段表，然后對未使用的日時段表進行編程，再設置好日時段表切換時間，這樣便完成了整個修改操作，電表時鐘到達切換時間即可自動將2套日時段表進行調換。

2套時區表和2套日時段表切換日期：當電表當前時間在該日期之后時，電表將自動切換使用另一套時段，切換后該切換日期自動恢復為00.00.00.00·00。當該切換日期設置為99.99.99.99·99時，將切換到第1套時區表和第1套日時段表。

第2套時區表和日時段表設置項：其設置方法同以上時段表設置內容。

注：在設置另一套時段時最好先設置好另一套時段表的內容，再查詢電表當前時間是否正確（若不正確請校時），最后再設置2套時區表和日時段表切換日期（保證該日期在當前日期之后，否則電表將會立即切換）。
